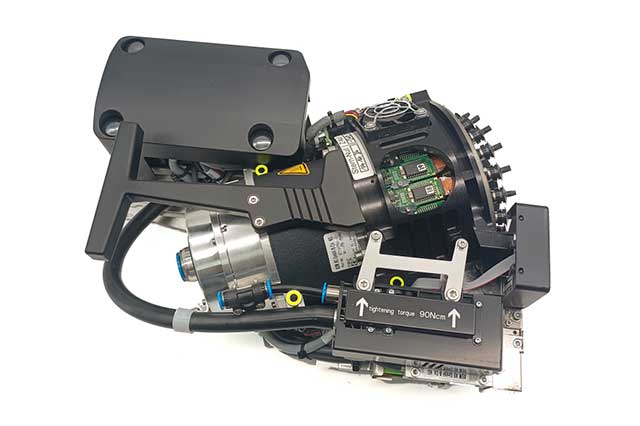

SIPLACE SpeedStar (C&P20 P) 根據 “ 收集&貼片 ” 原理工作,即貼片頭在單一循環內拾取二十個元件。在拾取和貼片的位置,元件傳感器將檢查吸嘴處是否存在元件。元件在被移動到貼片位置的過程中,將被光學對中,并被旋轉到所需要的貼裝角度。最后,強制空氣將平緩、精確地把元件下放到印制板上。

隨著 C&P20 P 貼片頭的引入,貼片性能大幅提升。C&P20 P 貼片頭緊湊小巧的結構設計也縮短了循環時間。這種情況下,星形軸將傾斜地對著 PCB 平面。這種幾何構造可把段位器排列在一個非常小的空間內。


元件攝相機仍然集成到了 C&P20 P 的貼片頭中。這樣可比外部對中相機節省多余的行程距離。而且,每個段位器還有自己用于旋轉吸嘴的 DP 驅動裝置。因而,單貼片頭工作站上的吸嘴不用事先旋轉到正確位置。這些吸嘴能在任意時間相互獨立的旋轉到它們的貼片位置。


每個段位器都有一個獨立的真空發生器。這樣可極大地減少真空和吹氣壓力之間的切換時間。除此之外,它還可以在保持電路中對每個獨立吸嘴進行真空檢查。


段位器的 Z 驅動裝置 使用了帶有線性行程測量系統的線性馬達,因此,它非常精確。在拾取 / 貼片位置, Z 驅動裝置使段位器上下垂直運動。


SIPLACE SpeedStar (C&P20 P) 技術數據帶23型元件相機

元件范圍:01005 到 2220、Melf、SOT、SOD

元件規格

最大高度:4mm

最小引腳間距:0.25mm

最小引腳寬度:0.1mm

最小球面管腳間距:0.4mm

最小球面管腳直徑:0.2mm

最小尺寸:0.4mm x 0.2mm

最大尺寸:6mm x 6mm

最大重量:1g

可編程下放力:1.3 - 4.5N

吸嘴類型:40xx

X/Y 精確度:±36μm/3σ ~ ±48μm/4σ

角度精確度:±0.5°/3σ ~ ±0.7°/4σ
