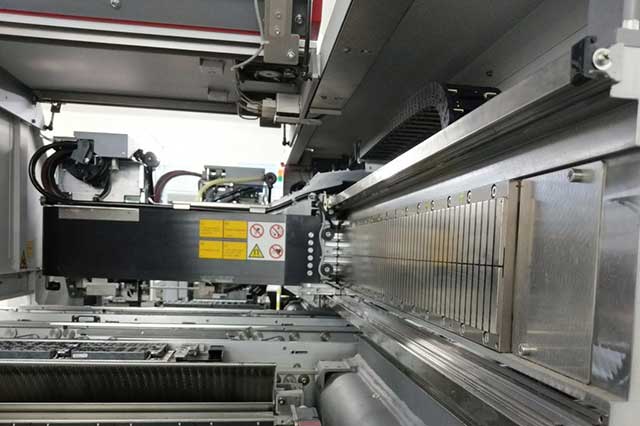

SIPLACE TX 貼片機的懸臂由一個 X 軸和一個 Y 軸組成。兩個軸均由配備集成溫度傳感器的線性電機驅動。這些溫度傳感器僅監控電機線圈。貼片頭安裝在各個 X 軸的貼片頭安裝板上。

零點偏差(貼片機零點校正)

貼片機 ZPC(每個懸臂的工作站點)用作貼片機坐標系的 X 軸和 Y 軸的參考點。如此一來,軸就能知曉它們在貼片機中的當前位置。PCB 鏡頭朝貼片機零點(基準點)移動。然后來測量 X 方向和 Y方向。產生的偏移量會在 X 軸和 Y 軸的固定零點校正中進行調整。


行程范圍

該軸所允許的移動范圍,根據機器坐標系,使用最大值和最小值來設定。


系統標識

檢查X/Y軸的控制參數,確保可以可靠控制軸移動。如果貼片機已經移動或者如果懸臂已經轉換,那么應該重復該步驟。


X 軸參數化

優化 X 軸控制參數。


印刷板相機(PCB 相機)

確定校準因數,相機像素大小和貼片機測量系統(X 軸、Y 軸)的精度以及 PCB 相機內的 CCD 傳感器安裝角度之間的關系。
