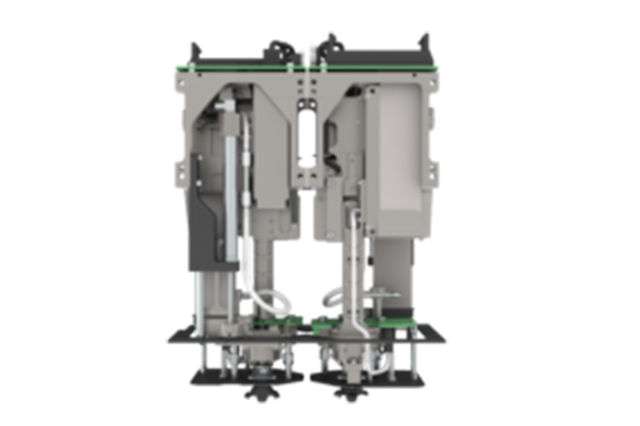

Siplace TwinStar TwinHead 貼片頭由兩個完全相同的模組構成,模組 2 相對于模組 1 轉了180°。以 Pick & Place 的方式工作,單個工作周期,兩個模組各取一個元件,經照相修正位 置后再各貼一個。速度較旋轉頭慢,但精度可以很高,適于貼 IC,接插件和異形件等較大,較 重,較高或貼片精度要求高的器件。

Z 軸采用線性馬達驅動,帶保護氣缸,用光柵讀數系統測量高度。用貼片力傳感器在0.5~15N 范圍內控制貼片壓力。


每個模組內置轉角度的 D 軸馬達,用光柵讀數系統控制轉角。


所配真空發生器與 C&P20P頭相同。元件相機不在頭上,固定在機座上,不隨頭而動,用 33號標準相機或 25 號高精度相機。
