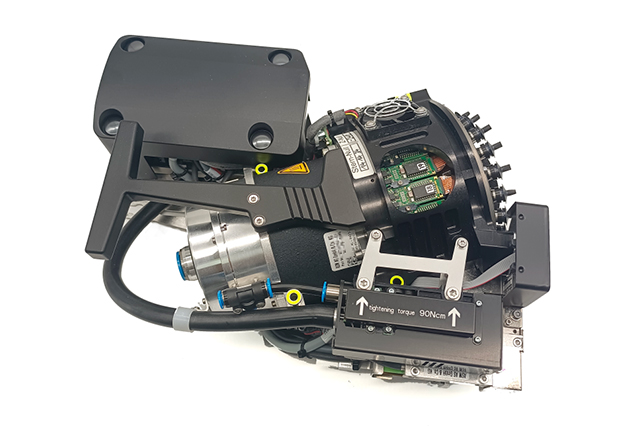

ASM西門子貼片機 SIPLACE TX2i SpeedStar (C&P20)根據“收集&貼片”原理工作,即貼片頭在單一循環內拾取二十個元件。在拾取和貼片的位置,元件傳感器將檢查吸嘴處是否存在元件。元件在被移動到貼片位置的過程中，將被光學對中,并被旋轉到所需要的貼裝角度。最后,強制空氣將平緩、精確地把元件下放到印制電路板上。

一、工作原理：

“收集&貼片”原理：貼片頭在單一循環內能夠拾取二十個元件。

元件檢查：在拾取和貼片的位置，元件傳感器會檢查吸嘴處是否存在元件。

光學對中與旋轉：元件在移動到貼片位置的過程中，會被光學對中，并旋轉到所需的貼裝角度。

元件下放：最后，強制空氣會平緩、精確地將元件下放到印制電路板上。


二、C&P20 P貼片頭的性能增強：

結構設計：緊湊、小巧的結構設計縮短了循環時間。

星形軸傾斜：星形軸傾斜地對著PCB平面，這種幾何構造使得段位器可以在非常小的空間內排列。


三、元件攝相機的集成：

集成攝相機：元件攝相機集成到貼片頭中，節省了外部對中攝相機所需的額外行程距離。

DP驅動裝置：每個段位器都有自己的DP驅動裝置，用于旋轉吸嘴，使得吸嘴可以在任意時間相互獨立地旋轉到貼片位置。


四、真空系統：

獨立真空發生器：每個段位器都有一個獨立的真空發生器，極大地減少了真空和吹氣壓力之間的切換時間。

真空檢查：可以在保持電路中對每個獨立吸嘴進行真空檢查。


五、驅動裝置：

線性馬達與行程測量系統：段位器的乙驅動裝置使用了帶有線性行程測量系統的線性馬達，提供了高精度。

Z驅動裝置：在拾取/貼片位置，Z驅動裝置使段位器上下垂直運動。


六、貼片頭的移動：

手動移動：貼片頭需要通過手動方式向所提供的握柄方向推動才能移動。


ASM SIPLACE TX2i貼片機的SpeedStar (C&P20)貼片頭通過其獨特的工作原理和多項技術創新，實現了高效、精確的貼片過程。其緊湊的結構設計、集成的元件攝相機、獨立的真空發生器以及高精度的驅動裝置，都極大地提升了貼片機的性能和可靠性。同時，手動移動貼片頭的設計也提供了操作的靈活性。
