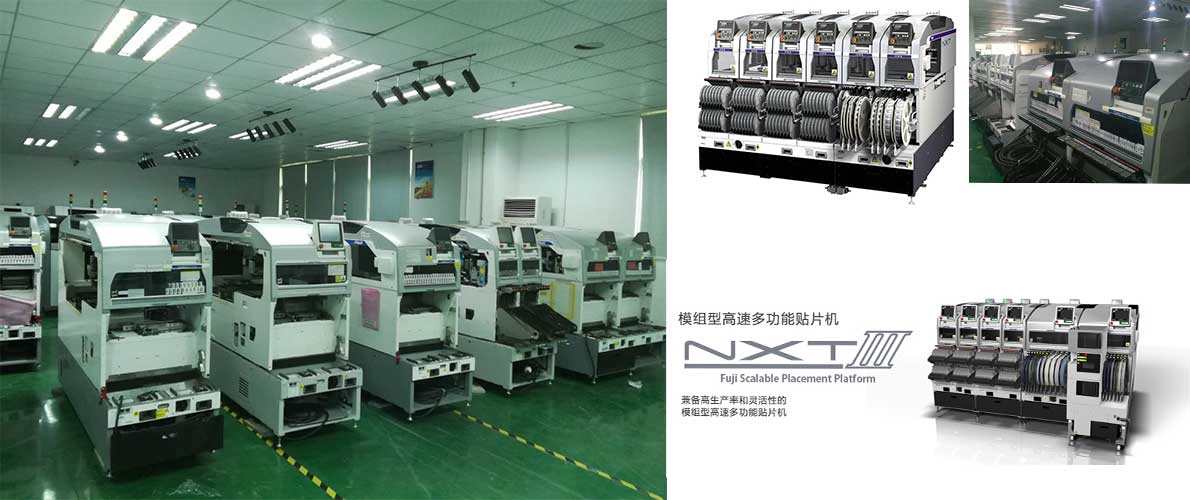

富士貼片機NXT


富士貼片機NXT 的詳細介紹


富士貼片機NXT

雙搬運軌道可以生產異類電路板,因而可以靈活對應多品種少量生產;

元件相機、定位相機、吸嘴中心等校正根據不同場合的需要自行進行,可使機器一直保持在高精度的貼片狀態下

標準搭載的高分辨率相機可以對0402到異形元件進行處理;

操作面板采用圖解用戶界面,提供非語言的;

標準說明:電子板尺寸:M3 II/M6 II:48mm x 48mm~510mm x 534mm 雙搬運軌道 48mm x 48mm~610mm x 534mm(單搬運軌道)
                                 M6 IISP: 48mm x 48mm~510mm x 520mm(雙搬運軌道) 48mm x 48mm~610mm x 520mm(單搬運軌道)

元件種類:M3 II:MAX 20種(8mm料帶換算);
               M6 II/M6 IISP:MAX 45種(8mm料帶換算).

富士貼片機NXT
貼裝精度:H12S/H08/H04/OF: ±0.05mm(3 sigma) cpk≥1.00 H01/H02/G04: ±0.03mm(3 sigma) cpk≥1.00 GL: ±0.10mm(3 sigma) cpk≥1.00

生產能力:M3 II/M6 II:(H12HS:22,500 cph; H08:10,500 cph;H04:6,500 cph; H01:4,200 cph; G04:6,800 cph; OF:
               M3 II不可搭載/M6 II 3000 cph; GL:16,363 dph(0.22 sec/dot))

對象元件:H12S:0402~7.5mm x 7.5mm 高:MAX 3.0mm H08:0402~12mm x 12mm 高:MAX 6.5mm H04:1608~38mm x 38mm 高:MAX13mm H01/H02/OF:1608~74mm x 74mm(32mm X 180) 高:MAX 25.4mm G04:0402~15.0mm x 15.0mm 高:MAX 6.5mm

元件供應:智能供料器:對應8、12、16、24、32、44、56、72、88mm寬度料帶
               料管供料器:4≤元件寬≤15mm(6≤料管寬≤18mm),15≤元件寬≤32mm(18≤料管寬≤36mm)

料盤單元:135.9X322.6mm(JEDEC規格)(料盤單元M),276X330mm,138X330mm(料盤單元LT)

富士貼片機NXT
機器尺寸:2M II基座:740(L) x 1934(W) 4M II基座:1390(L) x 1934(W) H:1474 mm(M3 II) 1476 mm(M6 II/M6 IISP))

提供機器的維修保養,機器零配件的維修及貿易等一系列一站式服務。
