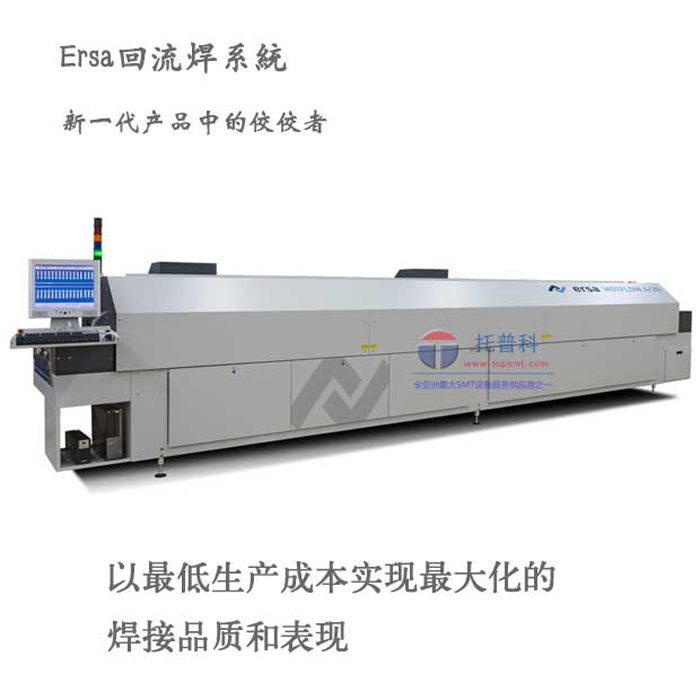

高品質回流系統 愛莎回流焊4/26


 庫爾特-埃莎成立于1779年,至今已有二百三十八年的歷史,最初成立的是鍛錘工廠,目前庫爾特-埃莎是一家極具競爭力的中型工業集團,工廠遍及德國和海外,公司有員工走過1000名。庫爾特-埃莎于1985年正式進駐中國市場,三十多少年來業務發展迅猛,設備贏得了客戶信賴和較好的口碑,Ersa埃莎回流焊已經成為設定高端回流焊設備的行業標準。

Ersa技術實力雄厚,文化底蘊深厚。

    深圳市托普科實業有限公司是亞洲最大的SMT設備集成商,與Ersa公司達成長期穩定合作關系,可以廣大客戶提供愛莎系列高品質設備,Topquality以質量取勝,讓客戶滿意是我們的服務宗旨。



  ErsaHotflow系列以整體25%的能量節省和減少20%N2消耗引領行業。旗艦機型Hotflow 4/26提供26個溫區和超過7米的制程長度。最小的Hotflow4/8可以達到8個溫區和3.62米的制程長度。

Hotflow全系列包括:

Hotflow4/26, Hotflow4/20, Hotflow4/14, Hotflow4/8,Hotflow3/20, Hotflow3/20e, Hotflow3/20 Voidless, Hotflow3/14Hotflow3/14e



德國ERSA回流焊

產品特點:

1、優異的熱性能和熱平衡回流焊系統

2、通過優化馬達,實現獨立可控工藝區

3、多級控制冷卻系統

4、通過多級高溫分解空氣,凈化空氣

5、殘余氧氣監控和控制,低氮?dú)庀?/span>

6、ERSA工藝控制軟件(EPC)

7、軟件自動生成溫度曲線

8、多軌道系統(1-4),可調1——3

9、支持不可視中心加熱

10、持續低功耗運行

11、可用于不同規格PCB板專利夾持運輸系統

12、自動離線快速生成溫度曲線的自動剖面儀



產品參數:

設備尺寸:長**: 6,600 mm*1,410 mm*1,350 mm

設備重量:2,600 kg

工作臺寬度:自動無級可調,可調范圍45-560毫米



傳送系統:

清除傳送高度:32毫米/ - 40毫米

中心支撐,自動無級調節

輸送速度:20-200厘米/分鐘

傳送鏈條引腳長度:3 / 4 / 5毫米

工藝溫區

工藝長度:5920毫米

加熱長度:3805毫米

冷卻長度:2115毫米

加熱系統

20對流加熱盒(預熱區高達14,回流區6

每個模塊的體積流量可調高達500立方米/小時

單個模塊額定功率:3.3千瓦

冷卻系統

4個帶水回流冷卻區

電源參數

400V,3相,N,接地,50 / 60Hz

排氣系統:

帶監控功能,抽氣能力高達2x 300-600 m3/h



描述:

Ersa 熱風回流4/26回流焊系統的設計與制造完全由鋼,焊接密封,粉末涂層和內部電氣柜和電腦操作終端。功能包括電開蓋,快速變化的對流加熱器盒,多層次的過程氣體凈化和一個強大的和高性能的冷卻區。



選項參數

1、鏈條傳送機可傳送3 / 4 / 5毫米引腳長度

2、引腳和鏈輸送機與3 / 4 / 5毫米引腳長度

3、低質量中心支撐的銷鏈輸送機

4、輸送機寬度和中心支撐的電動調整

5、長達4年的跟蹤系統中的中心的支持(1X固定,3x變量)

6、用于柔性板的專利夾持輸送系統

7、使用單軌系統,使用低質量的管狀支架是可能的.

8、環境空氣或氮?dú)獠僮?/span>

9、該系統的冷卻區可以配備一個集成的冷卻系統和外部冷卻骨料

10、冷卻可以是冷卻骨料或局部水連接

11、熱解多級冷凝管理系統

12、加熱和冷卻盒可拆卸無需工具

13、能源消耗管理
