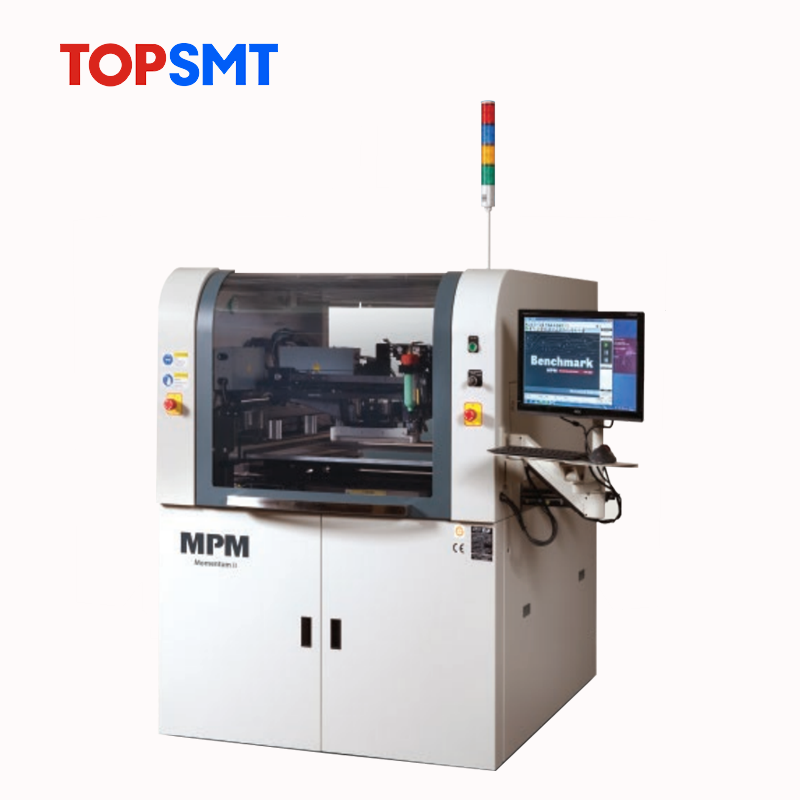

SMT全自動錫膏印刷機是SMT整線設備中的關鍵前端設備,與貼片機和回流焊共同構成SMT行業的三大主流設備。隨著技術的不斷發展,全自動錫膏印刷機已成為行業的主流選擇,國內外眾多知名品牌紛紛涌現。

1. PCB通過自動上板機沿著輸送帶被送入全自動錫膏印刷機的機內。這一步驟確保了生產流程的連續性和高效性。

2. 全自動錫膏印刷機會尋找PCB的主要邊緣并進行精確定位。這一步驟確保了后續印刷的精確性和一致性。

3. Z型架向上移動至真空板的位置。這一步驟為固定PCB提供了必要的支撐和穩定性。

4. 加入真空,將PCB固定在特殊的位置。這一步驟確保了PCB在印刷過程中的穩定性和可靠性。

5. 視覺軸(印刷機攝像頭)慢慢移動到PCB的第一個目標(馬克點)。這一步驟為后續的對準操作提供了視覺參考。

6. 印刷機攝像頭尋找相應鋼網下面的馬克點(基準點)。這一步驟確保了鋼網與PCB的精確對準。

7. 機器移動印刷鋼網使之對準PCB。機器可以使鋼網在X、Y軸方向移動并且在主軸方向移動。這一步驟是印刷過程中的關鍵步驟,確保了錫膏能夠準確地印刷在PCB的焊盤位置上。

8. 鋼網和PCB對準后,Z型架將向上移動,使PCB接觸鋼網的下面部分。這一步驟為錫膏的印刷提供了必要的壓力和支持。

9. 一旦移動到位,刮刀將推動錫膏在鋼網上滾動,并通過鋼網上的孔印在PCB的PAD(焊盤)位置上。這一步驟是實際印刷錫膏的過程,需要精確控制刮刀的速度和力度,以確保錫膏的均勻性和一致性。

10. 當印刷完成,Z型架向下移動帶動PCB與鋼網分離。這一步驟為下一道工序的進行提供了必要的準備。

11. 全自動錫膏印刷機將PCB送到下一工序。這一步驟確保了生產流程的連續性和高效性。

12. 全自動錫膏印刷機接收下一張要印刷的PCB。這一步驟為連續生產提供了必要的支持。

13. 下一張PCB進行同樣的過程,只是用第二個刮刀向相反的方向印刷。這一步驟確保了雙面印刷的準確性和一致性。

SMT全自動錫膏印刷機的工作過程是一個高度自動化和精確化的過程,需要精確的機械控制、視覺識別和刮刀控制技術來確保錫膏能夠準確地印刷在PCB的焊盤位置上。這一過程的成功實現為后續的SMT生產流程提供了必要的基礎和保障。.
