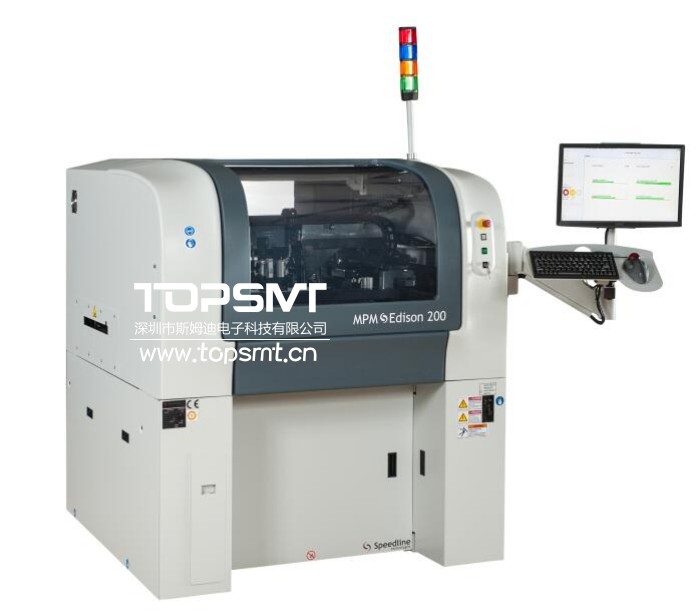

MPM Edison錫膏印刷機


MPM Edison錫膏印刷機產品規格參數:

MPM Edison錫膏印刷機

基板處理:

最大基板尺寸(XxY)450mmx350mm(17.72x13.78)

對于比14”大的電路板,需用專用夾具

最小基板尺寸(XxY)50mmx50mm(1.97x1.97)

基板厚度尺寸:

FoilClamps(箔片夾緊系統)0.2mm6.0mm(0.007”至0.236)

EdgeLoc(邊緣夾持系統)0.8mm6.0mm(0.031”至0.236)

最大基板重量:4.5kg(10lbs)

基板邊緣間隙:3.0mm(0.118")

底部間隙:12.7mm(0.5")標準。可配置25.4mm(1.0)

基板夾持:固定頂部夾緊,工作臺真空可選件:EdgeLoc邊緣夾持系統

基板支撐方法:磁性頂針和支撐塊

印刷參數:

最大印刷區域(XxY)450mmx350mm(17.71"x13.78")

印刷脫模(Snap-off)0mm6.35mm(0"0.25")

印刷速度:305mm/(12.0/)

印刷壓力:020kg(0lb44lbs)

模板框架尺寸:737mmx737mm(29"x29")較小尺寸模板可選

影像視域(FOV)9.0mmx6.0mm(0.354x0.236)

基準點類型:標準形狀基準點(SMEMA標準),焊盤/開孔

攝像機系統:單個數碼像機-專利的分離光學視覺

整個系統對準精度和重復精度:±8微米(±0.0003)@6σ,Cpk2.0*

技術指標通過生產環境工藝變化來表現,這個性能數據包括了印刷速度,桌子升起和照相機移動。

實際焊膏印置精度和重復精度:±15微米(±0.0006)@6σ,Cpk2.0*

基于第三方測試系統驗證的實際焊膏印刷位置重復精度

循環時間:30015秒包含印刷和擦拭,20020秒包含印刷和擦拭

功率要求:200240VAC(±10%)單相@50/60Hz,15A

壓縮空氣要求:100psi@4cfm(標準運轉模式)18cfm(真空擦拭)(6.89bar@1.9L/s8.5L/s),12.7mm(0.5)直徑管

機器高度:(去除燈塔)1580mm(62.2")940mm(37.0)運輸高度

機器深度:1442mm(56.77")

機器寬度:1282mm(50.47)

前面最小空隙:508mm(20.0)

后面最小空隙:508mm(20.0)

BTB(背靠背)配置:10mm(0.39)



*Cpk值越高,制程規格極限的變化性就越低。在一個合格的6σ制程里(即,允許在規格極限內加減6個標準方差),Cpk2.0Speedline保留對技術規格進行修改而不事先告知的權力。具體規格請向廠方咨詢。



MPM Edison錫膏印刷機產品特點:



無可比的速度,精準度和能力

Edison能為您帶來前所未有的更高產能:總循環時間15秒,包括印刷和模板擦拭循環時間。這歸功于Edison的設計,大大地減少單次印刷循環時間,從而節省了累積時間。



至于精準度,沒有其他印刷機能與Edison相提并論。Edison特有內置8微米對準精度和15微米錫膏印刷重復精度(>2Cpk@6σ)并經獨立的第三方印刷能力驗證機構(PCA)驗證,這意味著Edison的錫膏印刷重復精度比現有業界最好的印刷機還要高出25%。



通過專用工具對印刷機的精度和穩定性進行機械能力分析(MCA),結果不僅證實了該款印刷機的優越性能,而且也符合生產制造商的規格要求。MCA測試時采用了專門的玻璃板測試夾具,測試證明印刷機性能合乎制造商的規格要求。



高快產能,優化工藝

Edison的新型平行處理系統快速,極大地縮短了循環時間。通過縮短每塊PCB板印刷總時間從而增加產能,因此為提高印刷質量至關重要的、關鍵功能的發揮留有充足時間:

?低速印刷,提高穩定性

?緩慢將模板分離,使印刷分辨率達到最優

?擦拭后雙行程運行

?增加擦拭次數以提高良率

?多余時間可優化設置,最大可能提高良率



BTB是一種靈活的雙通道方案,不會增加產線長度。相同的單通道印刷機也易于重新配置到其他產線上。該印刷機既可配置成雙通道背靠背(BTB),也可單獨使用。
